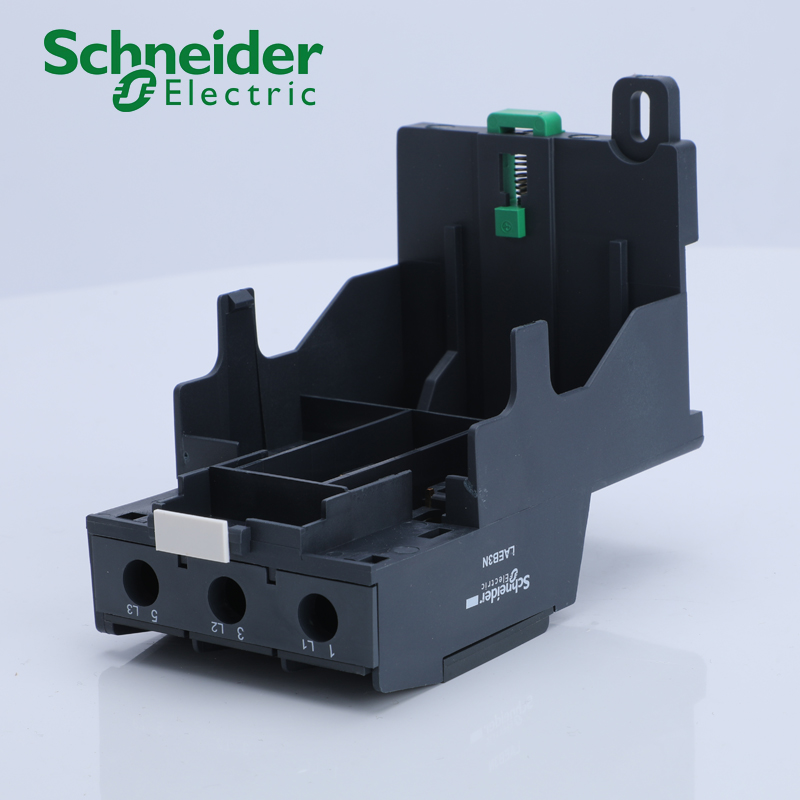

卓良電氣一級銷售LAD96560C熱繼電器底座，廠家直銷，原裝現貨，所有產品承諾：?。?/span>3年換新??！3秒報價?。?/span>24小時熱線，13456093855可以加V



卓良電氣同時銷售國內外知名品牌電器，我們與各品牌廠家建立了長期合作關系，廠家直銷，比同行更低的價格供應，大量庫存，型號應有盡有，20秒快速報價，我們所有的產品都質保2年，讓你買得省心，用得放心 .





卓良電氣銷售施耐德電氣，常熟開關廠，上海人民電器，abb電氣，西門子電氣，天水二一三，ls產電，歐姆龍，圖爾克，奧托尼克斯，倍加福，基恩士，華立電表，正泰電器，德力西電器，中國。人民電器等知名品牌電器！大量現貨，特價出售中！

一：基本簡介

LAD96560C熱繼電器底座是由流入熱元件的電流產生熱量，使有不同膨脹系數的雙金屬片發生形變，當形變達到一定距離時，就推動連桿動作，使控制電路斷開，從而使接觸器失電，主電路斷開，實現電動機的過載保護。繼電器作為電動機的過載保護元件，以其體積小，結構簡單、成本低等優點在生產中得到了廣泛應用。

二：作用

LAD96560C熱繼電器底座主要用來對異步電動機進行過載保護，他的工作原理是過載電流通過熱元件后，使雙金屬片加熱彎曲去推動動作機構來帶動觸點動作，從而將電動機控制電路斷開實現電動機斷電停車，起到過載保護的作用。鑒于雙金屬片受熱彎曲過程中，熱量的傳遞需要較長的時間，因此，熱繼電器不能用作短路保護，而只能用作過載保護熱繼電器的符號為FR。

三：組成結構

LAD96560C熱繼電器底座是由發熱元件、雙金屬片、觸點及一套傳動和調整機構組成。發熱元件是一段阻值不大的電阻絲，串接在被保護電動機的主電路中。雙金屬片由兩種不同熱膨脹系數的金屬片輾壓而成。圖中所示的雙金屬片，下層一片的熱膨脹系數大，上層的小。當電動機過載時，通過發熱元件的電流超過整定電流，雙金屬片受熱向上彎曲脫離扣板，使常閉觸點斷開。由于常閉觸點是接在電動機的控制電路中的，它的斷開會使得與其相接的接觸器線圈斷電，從而接觸器主觸點斷開，電動機的主電路斷電，實現了過載保護。

四：LAD96560C熱繼電器底座安裝方法
（1）熱繼電器的安裝方向

熱繼電器的安裝方向很容易被人忽視。熱繼電器是電流通過發熱元件發熱，推動雙金屬片動作。熱量的傳遞有對流、輻射和傳導三種方式。其中對流具有方向性，熱量自下向上傳輸。在安放時，如果發熱元件在雙金屬片的下方，雙金屬片就熱得快，動作時間短；如果發熱元件在雙金屬片的旁邊，雙金屬片熱得較慢，熱繼電器的動作時間長。當熱繼電器與其它電器裝在一起時，應裝在電器下方且遠離其它電器50mm以上，以免受其它電器發熱的影響。熱繼電器的安裝方向應按產品說明書的規定進行，以確保熱繼電器在使用時的動作性能相一致。

（2）使用環境

主要指環境溫度，它對熱繼電器動作的快慢影響較大。熱繼電器周?chē)橘|(zhì)的溫度，應和電動機周?chē)橘|(zhì)的溫度相同，否則會破壞已調整好的配合情況。例如，當電動機安裝在高溫處、而熱繼電器安裝在溫度較低處時，熱繼電器的動作將會滯后（或動作電流大）；反之，其動作將會提前（或動作電流?。?。

對沒有溫度補償?shù)臒崂^電器，應在熱繼電器和電動機兩者環境溫度差異不大的地方使用。對有溫度補償?shù)臒崂^電器，可用于熱繼電器與電動機兩者環境溫度有一定差異的地方，但應盡可能減少因環境溫度變化帶來的影響。

（3）連接線

熱繼電器的連接線除導電外，還起導熱作用。如果連接線太細，則連接線產生的熱量會傳到雙金屬片，加上發熱元件沿導線向外散熱少，從而縮短了熱繼電器的脫扣動作時間；反之，如果采用的連接線過粗，則會延長熱繼電器的脫扣動作時間。所以連接導線截面不可太細或太粗，應盡量采用說明書規定的或相近的截面積。

客戶案例

秦山核電站             三峽大壩工程     京滬高鐵項目

中國石油         鞍鋼          攀鋼

中國銀行      南水北調工程    大慶油田

平安保險      長安汽車        大眾汽車

首都機場        深圳證券交易所    上海世貿中心   等等

發貨時間
現貨產品，24小時內發貨，訂貨產品，請和客服約定時間。

發貨物流

本店默認發天天快遞，大宗物品發德邦、華宇物流

您如果要求特定的快遞或物流公司請和客服說明，并談好快遞費用

貼心服務

客戶有特殊要求的請聯系客服，并留言注明，我們將根據留言?xún)?nèi)容發貨

關于簽收

我們的每件產品都是經過仔細檢查后才發貨，請買家收貨時確認物品完好后再簽收，為了保障您的權益，簽收前請仔細檢查，驗貨時發現貨物有問題或運輸損壞，請不予簽收并及時聯系我們，物流公司返回后我們免 費重新發貨。

售后服務

如果在收到貨物后發現產品本身質量問題（非人為、無使用）需退換貨者，經確認我們會無條件退換貨，并負責相關費用。 保修期根據各品牌的保修期限為準！

朋友們：

您們好；本公司一直致力于中低壓工控及配電產品銷售，主要代理銷售施耐德電氣，常熟開關廠，上海人民電器，abb電氣，西門子電氣，天水二一三，ls產電，歐姆龍，圖爾克，奧托尼克斯，倍加福，基恩士，華立電表，正泰電器，德力西電器，中國。人民電器等知名品牌電器！大量現貨，特價出售中！

商品標簽
