JZC1接觸式中間繼電器
zoom next

JZC1接觸式中間繼電器

  • 本店售價:面議
  • 商品貨號:ECS013369
  • 商品庫存: 9999
  • 商品品牌:上海人民電器
  • 商品重量:0克
  • 上架時間:2018-09-15
  • 商品點擊數:0

商品描述

商品屬性

商品標簽

相關商品

卓良電氣一級銷售JZC1接觸式中間繼電器,廠家直銷,原裝現貨,所有產品承諾:??!3年換新!!3秒報價?。?/span>24小時熱線,13456093855可以加V



卓良電氣同時銷售國內外知名品牌電器,我們與各品牌廠家建立了長期合作關系,廠家直銷,比同行更低的價格供應,大量庫存,型號應有盡有,20秒快速報價,我們所有的產品都質保2年,讓你買得省心,用得放心 .





卓良電氣銷售施耐德電氣,常熟開關廠,上海人民電器,abb電氣,西門子電氣,天水二一三,ls產電,歐姆龍,圖爾克,奧托尼克斯,倍加福,基恩士,華立電表,正泰電器,德力西電器,中國。人民電器等知名品牌電器!大量現貨,特價出售中!






一:簡介

JZC1-80 220V 380V 接觸式中間繼電器在繼電保護中和自動控制系統中是一個多用的自動遠動電器。中間繼電器因?yàn)橛辛己玫碾姼綦x,至使控制方和被控方無電器上的連接,而達到安全控制目的。


二:結構

1、JZC1-80 220V 380V 接觸式中間繼電器線圈裝在"U"形導磁體上,導磁體上面有一個活動的銜鐵,導磁體兩側裝有兩排觸點彈片。在非動作狀態下觸點彈片將銜鐵向上托起,使銜鐵與導磁體之間保持一定間隙。當氣隙間的電磁力矩超過反作用力矩時,銜鐵被吸向?qū)Т朋w,同時銜鐵壓動觸點彈片,使常閉觸點斷開常開觸點閉合,完成繼電器工作。當電磁力矩減小到一定值時,由于觸點彈片的反作用力矩,而使觸點與銜鐵返回到初始位置,準備下次工作。

2、JZC1-80 220V 380V 接觸式中間繼電器的"U"形導磁體采用雙鐵心結構,即在兩個邊柱上均可裝設線圈。對于DZY、DZL和DZJ型只裝一個線圈,而對于DZB,DZS,DZK型可根據需要在另一個鐵心上裝以保持線圈或延時用阻尼片等。從而使線圈類型大不相同的繼電器都通用一個導磁體。

3、JZC1-80 220V 380V 接觸式中間繼電器原理和交流接觸器一樣,都是由固定鐵芯、動鐵芯、彈簧、動觸點、靜觸點、線圈、接線端子和外殼組成。


三:JZC1-80 220V 380V 接觸式中間繼電器參數

1、動作電壓:不大于70%額定值。

2、返回電壓:不小于5%額定值。

3、動作時間:不大于0.02S(額定值下)。

4、返回時間:不大于0.02S(額定值下)。

5、電氣壽命:繼電器在正常負荷下,電壽命不低于1萬次。

6、功率消耗:直流回路不大于4W,交流回路不大于5VA。

7、觸點容量:在電壓不超過250V、電流不超過1A的直流有感負荷中,斷開容量為50W;在電壓不超過250V、電流不超過3A的交流回路中為250VA,允許長期接通5A電流。



四:JZC1-80 220V 380V 接觸式中間繼電器的特點

1、中間繼電器采用線圈電壓較低的多個優質密封小型繼電器組合而成,防潮、防塵、不斷線,可靠性高,克服了中間繼電器導線過細易斷線的缺點。

2、功耗小,溫升低,不需外附大功率電阻,可任意安裝及接線方便。

3、繼電器觸點容量大,工作壽命長。

4、繼電器動作后有發光管指示,便于現場觀察。

5、延時只需用面板上的撥碼開關整定,延時精度高,延時范圍可在0.02-5.00S任意整定。

客戶案例

秦山核電站             三峽大壩工程 京滬高鐵項目


中國石油         鞍鋼 攀鋼


中國銀行      南水北調工程    大慶油田


平安保險      長安汽車        大眾汽車


首都機場        深圳證券交易所    上海世貿中心 等等



發貨時間
現貨產品,24小時內發貨,訂貨產品,請和客服約定時間。

發貨物流

本店默認發天天快遞,大宗物品發德邦、華宇物流

您如果要求特定的快遞或物流公司請和客服說明,并談好快遞費用

貼心服務

客戶有特殊要求的請聯系客服,并留言注明,我們將根據留言?xún)?nèi)容發貨

關于簽收

我們的每件產品都是經過仔細檢查后才發貨,請買家收貨時確認物品完好后再簽收,為了保障您的權益,簽收前請仔細檢查,驗貨時發現貨物有問題或運輸損壞,請不予簽收并及時聯系我們,物流公司返回后我們免 費重新發貨。

售后服務

如果在收到貨物后發現產品本身質量問題(非人為、無使用)需退換貨者,經確認我們會無條件退換貨,并負責相關費用。 保修期根據各品牌的保修期限為準!

朋友們:

您們好;本公司一直致力于中低壓工控及配電產品銷售,主要代理銷售施耐德電氣,常熟開關廠,上海人民電器,abb電氣,西門子電氣,天水二一三,ls產電,歐姆龍,圖爾克,奧托尼克斯,倍加福,基恩士,華立電表,正泰電器,德力西電器,中國。人民電器等知名品牌電器!大量現貨,特價出售中!

商品標簽

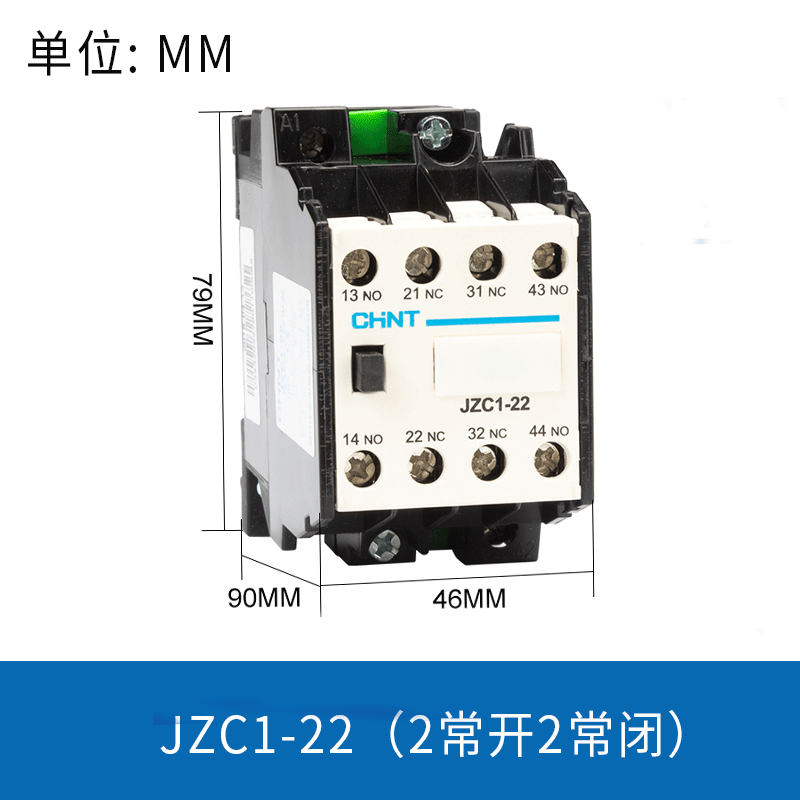

下一個: JZC1-22 220V 380V 接觸式中間繼電器正品現貨,包郵
